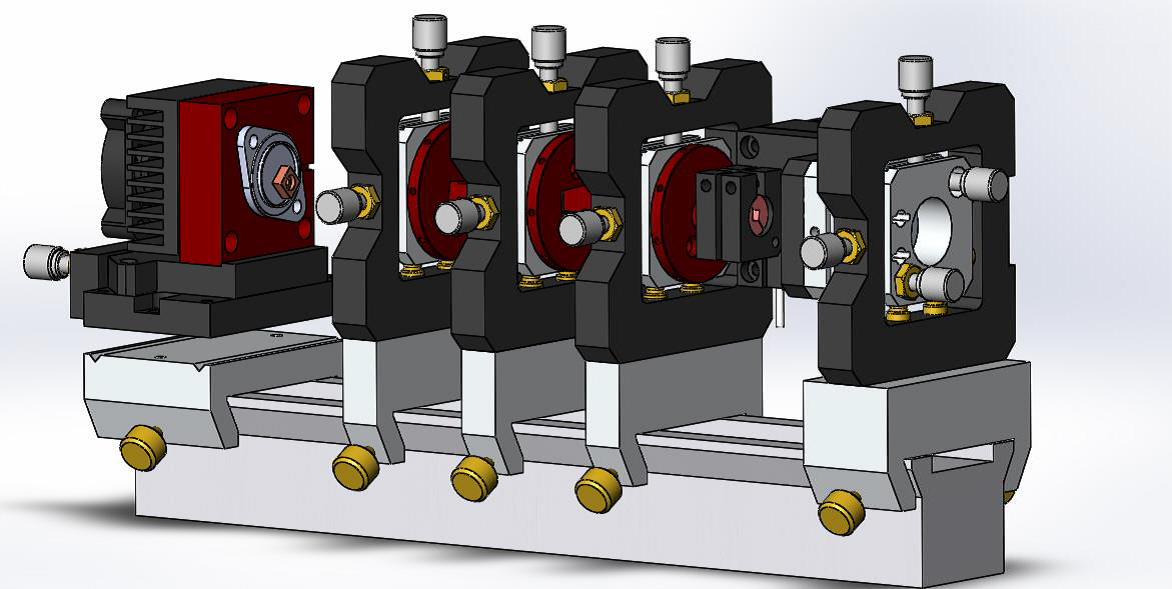

کیت پیشرفته لیزر حالت جامد و نیمرسانا به منظور آموزش لیزرهای حالت جامد و نیمرسانا و استفاده از آن در تحقیقات طراحی و ساخته شده است. این مجموعه شامل دو خانواده لیزری میباشد: 1.لیزر نیمرسانا(لیزر دیود) 2.لیزر حالت جامد، که مشخصات هرکدام در جدول زیر آمده است:
جدول 1: مشخصات لیزر دیودی
توان بیشینه |
نوع لیزر |
طول موج (نانومتر) |
5 وات |
پیوسته |
808 |
جدول 2: مشخصات لیزر هارمونیک اول ND:YAG
نوع Q-Switch |
انرژی متوسط هر پالس |
پهنای پالس |
توان بیشینه |
نوع لیزر |
طول موج(نانومتر) |
جاذب اشباع پذیر |
100 میکرو ژول |
3 نانو ثانیه |
300 میلی وات |
پالسی |
1064 |
![]() |

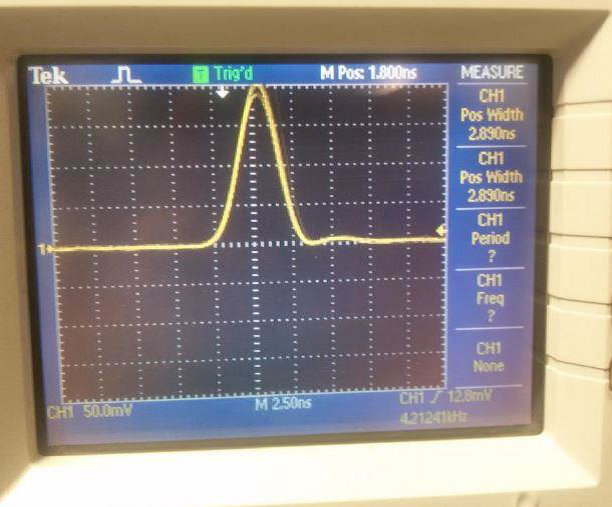

شکل 2: نمایی از پالس لیزر حالت جامد 1 |
جدول 3: مشخصات لیزر هارمونیک دوم ND:YAG
انرژی متوسط هر پالس |
پهنای پالس |
توان بیشینه |
نوع لیزر |
طول موج (نانومتر) |
30 میکرو ژول |
3 نانو ثانیه |
100 میلی وات |
پالسی |
532 |
این لیزر دیودی با طول موج 808 نانومتر جهت منبع پمپاژ لیزرهای حالت جامد ND:YAG استفاده شده است، زیرا بیشترین جذب ماده فعال ND:YAG در طول موج 808 نانومتر میباشد. تولید هارمونیک دوم در این کیت لیزری از نوع خارج از گاواک بوده و یا استفاده از کریستال غیر خطی KTP صورت میگیرد. از آنجایی که ابن کیت با هدف آموزش، طراحی و ساخته شده، کلیه مراحل از نحوه تنظیم اپتیکی، موازی کردن نور واگرای دیود، متمرکز کردن نور و هدایت آن جهت پمپاژ درون رزوناتور تا ایجاد هارمونیک دوم را خود کاربران انجام میدهد تا در نهایت به بیشترین انرژی رسیده و پهنای پالس مناسب را ایجاد کند.
برخی از آزمایش های مهم که میتوان با این کیت انجام داد:
1.مشخصه یابی لیزر دیود
2.موازی کردن نور واگرای لیزر دیود
3.متمرکز کزدن نور دمش لیزر هارمونیک اول ND:YAG
4.اندازه گیری پهنای پالس لیزر هارمونیک اول و دوم ND:YAG
5.اندازه گیری توان و میانگین انرژی هر پالس لیزر
6.محاسبه بهره دمش به لیزر
مراحل راه اندازی و لیزر گرفتن از این کیت به شرح زیر است:

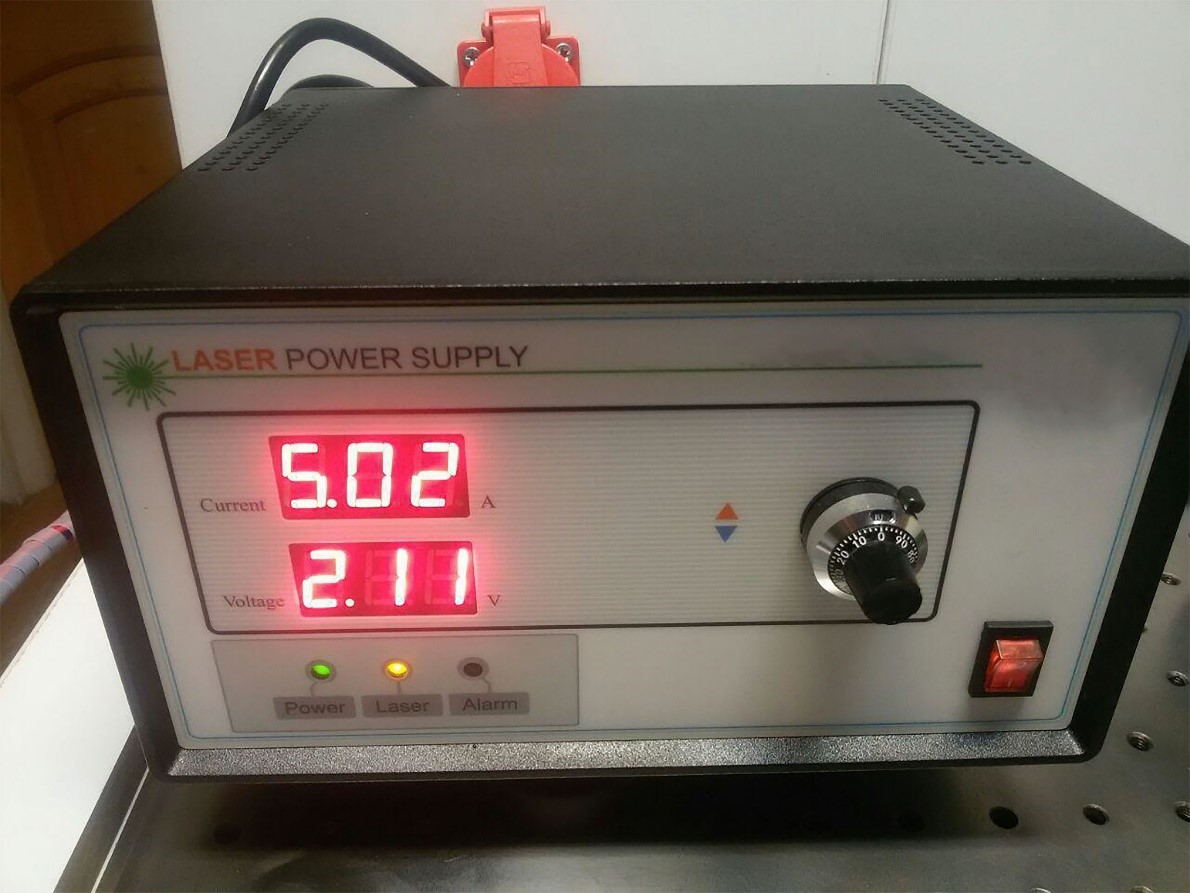

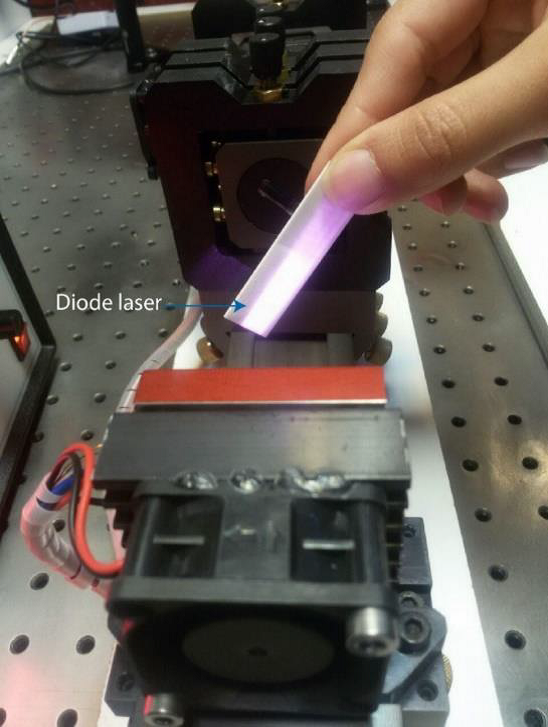

1.روشن کردن دیود لیزر و افزایش تدریجی جریان آن و نیز مشاهده نور واگرای لیزر توسط کارت IR
![]() |

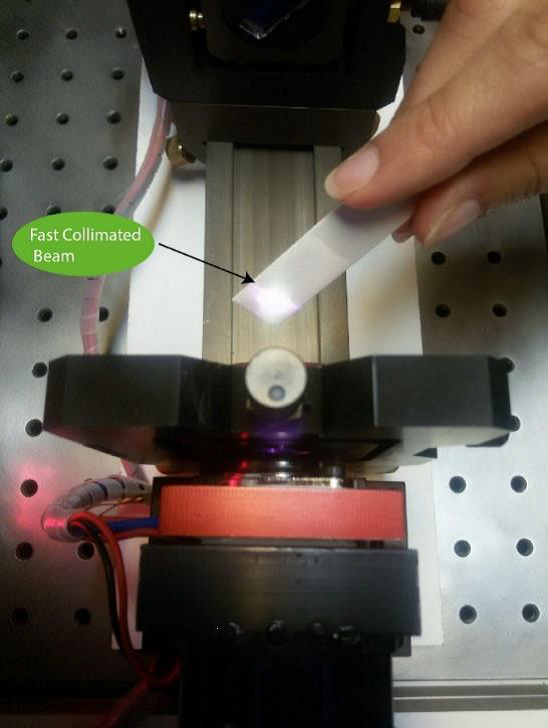

2.موازی کردن نور واگرای تند لیزر دیود با استفاده از لنز استوانه ای با فاصله کانونی مشخص
![]() |

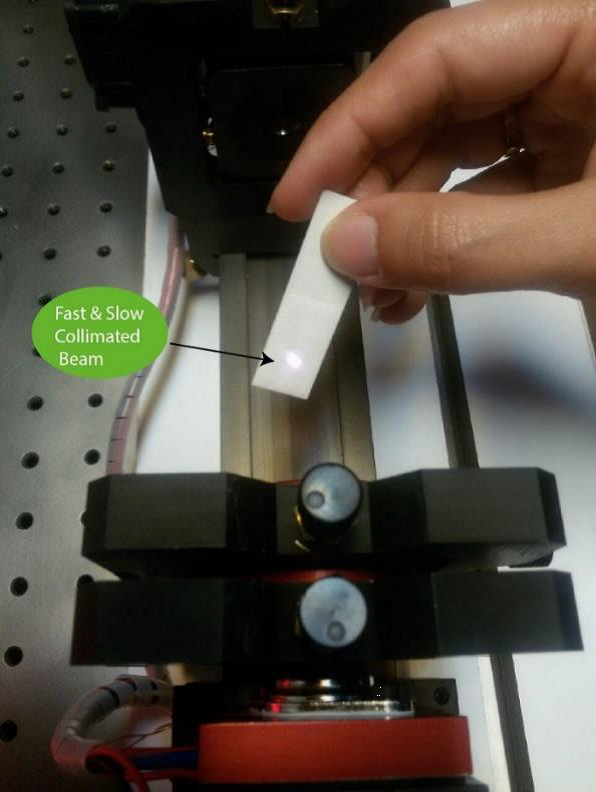

3. موازی کردن نور واگرای کند لیزر دیود با استفاده از لنز استوانه ای 2.موازی کردن نور واگرای تند لیزر دیود با استفاده از لنز استوانه ای با فاصله کانونی مشخص
![]() |

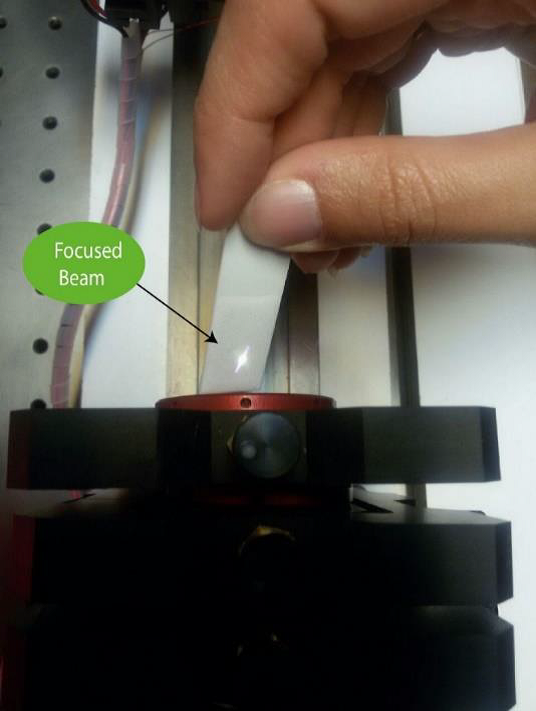

4.متمرکز کردن نور با استفاده از لنز کروی روی کارت IR برای پیدا کردن نقطه کانونی لنز کروی
![]() |
5.تغییر دادن همزمان هردو مانت انتهایی نگهدارنده کریستال KTP و کریستال ND-YAG/CR_YAG جهت مشاهده نور سبز.
با مشاهده نور سبز مشخص میگردد که نور 1064nm پالسی نیز تشکییل شده است.
![]() |
